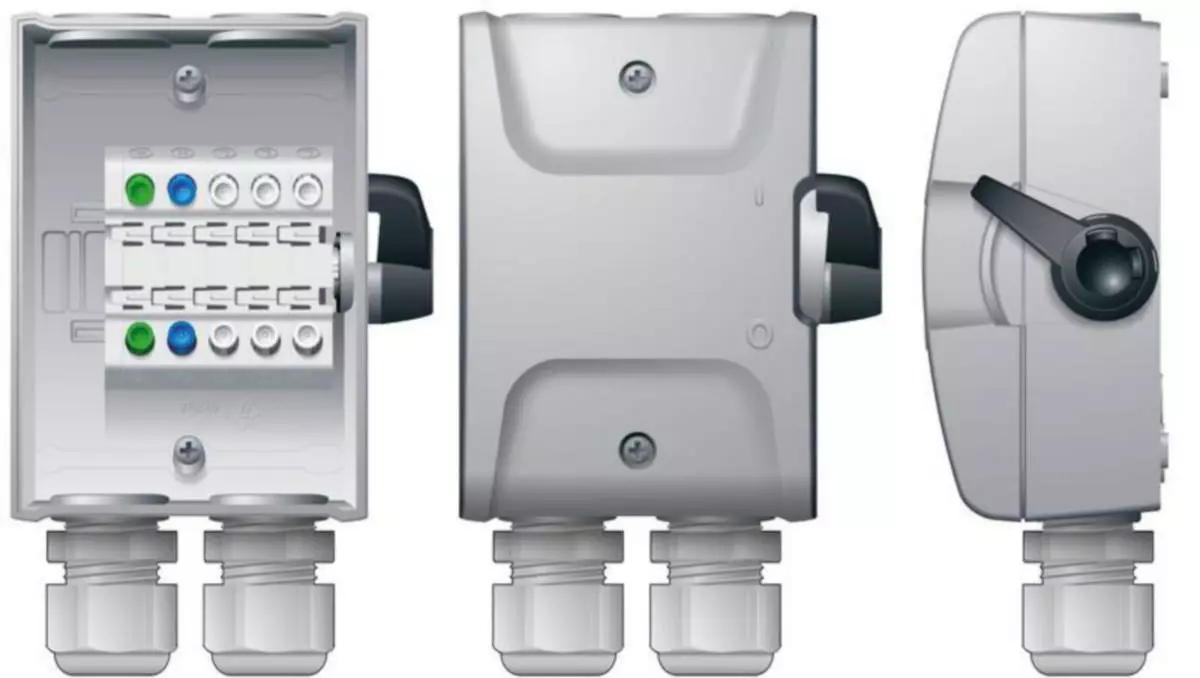

Turvakytkin vipu Norwesco SAQ jousiliittimin

Turvakytkin jousiliittimin 3x16A 7,5kW 4xM25 IP65 harmaa polykarbonaattikotelo IEC 60947-2 standardin täyttävä koteloitu turvakytkin käytettäväksi
myös kuormankytkimenä ja erottimena missä niin vaaditaan. Turvakytkin merkintä erillisenä tarrana joka kiinnitetään kanteen kun kytkintä käytetään
turvakytkimenä. Kytkin soveltuu siis myös käytettäväksi kuormankytkimenä. Sivusta väännettävä lukittava vipu. Jousiliittimien edut turvakytkimessä
verrattuna ruuviliittimiin ovat:

Nopeampi ja helppo asennus
Vähentää oleellisesti löysien liitoksien vaaraa
Liittimien koko 6mm²
Liittimet ovat hyväksyttyjä kaikille kaapelityypeille ilman pääteholkkeja
Nopea asennus vähentää asennuskustannuksia
Liitoksia ei tarvitse jälkikiristää
SAQ turvakytkimissä kaikki navat ja nolla sekä maa ovat samassa rivissä kytkentää helpottamiseksi

Kotelon ylä- ja alaosassa on kaksi M25 läpivientiä. Harmaat holkkitiivisteet 2xM25 sisältyvät toimitukseen. Kotelon väri harmaa, vivun väri musta.

Kytkimen navat ja N- ja PE littimet jousiliittimä joka nopeuttaa asennusta
Kotelo valmistettu iskunkestävästä polykarbonaatista
Napojen lukumäärä 3+N+PE
Normien mukaiset merkintätarrat sisältyvät
Nimellisvirta 16A AC23A, 500V
Nimellisteho 7,5kW 400V jännitteellä
Kotelointiluokka IP65
Johtimien suurin poikkipinta-ala 6mm²
Kaapelien läpiviennit 4xM25
Harmaat holkkitiivisteet 2xM25 sisältyvät toimitukseen
Kotelon koko 106x129x62mm (LxKxS)

Tekniset tiedot
Mitoitettu jatkuva virta AC-23, 400 V: 16 A
Ohjauselementin väri: musta
Mitoitettu jatkuva virta Iu: 16 A
Napojen lukumäärä: 3
Lisäkytkimien lukumäärä (sulkeutuva kosketin): 0
Lisäkytkimien lukumäärä (avautuva kosketin): 0
Käyttö pääkytkimenä: kyllä
Käyttö huoltokytkimenä: kyllä
Käyttö turvakytkimenä: kyllä
Maksimi nimellinen käyttöjännite Ue AC: 500 V
Mitoitusteho AC-23, 400 V: 7.5 kW
Mitoitettu jatkuva virta AC-21, 400 V: 16 A
Toiminta kuin hätä-seis -asennuksella: ei
Kotelointiluokka (IP), edestä: IP65
Mitoituskäyttöjännite: 400-500 V
Mitoitusteho AC-3, 400 V: 7.5 kW
Apu- ja vaihtokoskettimien lukumäärä: 0
Leveys: 106 mm
Korkeus: 129 mm
Syvyys: 62 mm
Laitteen rakenne: koko laite kotelossa
Päävirtapiirin liitäntätapa: jousiliitäntä
Sisäänrakennettu moottoriohjain: ei
Lukittavissa: kyllä
Sopii etulevyasennukseen nelikulmaiselle reiälle: ei
Sopii etulevykiinnityskeskiöksi: ei
Sopii lattia-asennukseen: ei
Sopii keskusasennukseen: ei
Sopii väliasennukseen: ei
Moottoriohjain valittavissa: ei
Alijännitelaukaisija valittavissa: ei
Ohjauselementin tyyppi: vipu
Käyttö suunnanvaihtokytkimenä: ei
Ehdollinen nimellisoikosulkuvirta Iq: 10 kA
Katkaisuteho 400 V: 7.5 kW
Esiasennettu kaapelointi: ei
